開關柜局放在線監測HKCJF-2000
一、產品概述
高壓開關柜是使用極廣且數量最多的開關設備。由于在設計、制造、安裝和運行維護等方面存在著不同程度的問題，因而事故率比較高，在諸多性質的開關柜事故中，絕緣事故多發生于10千伏及以上電壓等級，造成的后果也很嚴重。
高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。
各類絕緣缺陷發展到最終擊穿，釀成事故之前，往往先經過局部放電階段，局部放電的強弱能夠及時反映絕緣狀態，因此通過在線監測局部放電來判斷絕緣狀態是實現開關柜絕緣在線監測和診斷的有效手段。
HKCJF-2000采用射頻局放檢測方法，即通過檢測局部放電產生的射頻無線信號實現對開關柜絕緣狀態的監測。HKCJF-2000型開關柜局部放電在線監測裝置采用的UHF傳感器，可在特高頻段（300MHz-2000MHz）測量局部放電信號并將數據傳輸到服務器上。傳感器和采集器一體化設計，極大的簡化了現場安裝要求，并降低了對運行設備的影響。
圖1 開關柜局放在線監測系統架構
二、特高頻局放傳感器

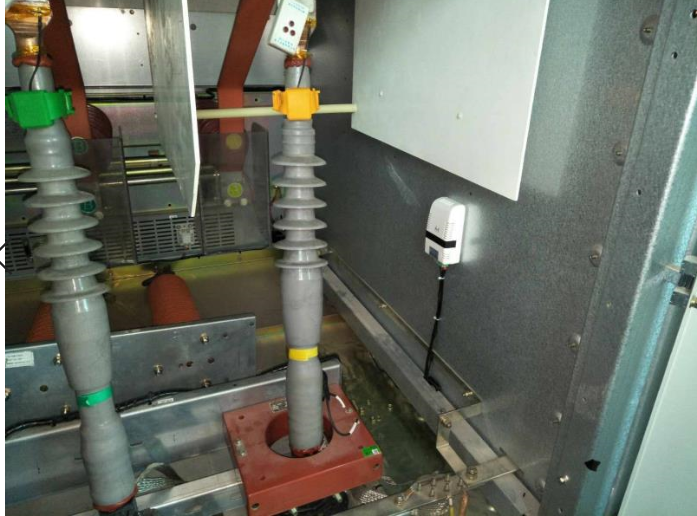

HKCJFC-100型特高頻傳感器采用傳感采集一體化的設計，安裝在開關柜內，壁掛式安裝，根據具體情況可以選擇安裝在儀表室、手車室、母線室或者電纜室。傳感器照片如圖2所示。
3.1特高頻傳感器的安裝：
1、從特高頻傳感器的背面向下推，取下傳感器固定背板。
2、按照圖3所示尺寸，在安裝位置打相距81mm的2個5mm孔，用螺絲固定上背板。
3、固定好背板后，把傳感器掛上即可。

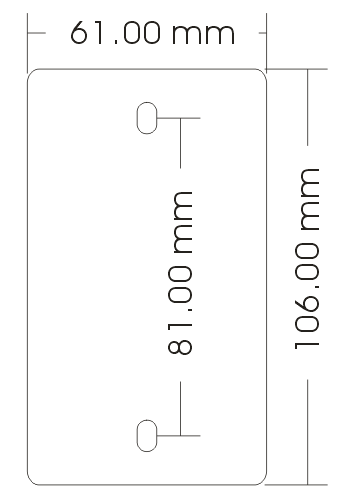

圖2 HKCJFC-100特高頻局放傳感器 圖3 傳感器固定背板尺寸
3.2傳感器技術參數：
1 檢測信號帶寬：300MHz~2000MHz；
2 檢測信號動態范圍：60db
3 檢測靈敏度：-65dbm
4 電源電壓：+9VDC
5電源電流：200mA
6 工作溫度：-20℃到+75℃
7安裝方式：壁掛式
8外形尺寸：100mm*70mm*40mm
三、局放在線監測裝置
HKCJF-2000開關柜絕緣在線監測裝置通過數字接口和UHF傳感器連接，經本地高速分析處理后實時顯示各通道的局放數據，還支持圖型化顯示。
3.1儀表技術參數：
1特高頻傳感器接口：2路
2液晶分辨率：128*64
3采集卡帶寬：10MHz
4采集卡分辨率：12位
5 通訊方式：RS-485
6 通訊速率：9600,19200,38400
7 工作電源：交直流80-260V
3.2 接線端子圖

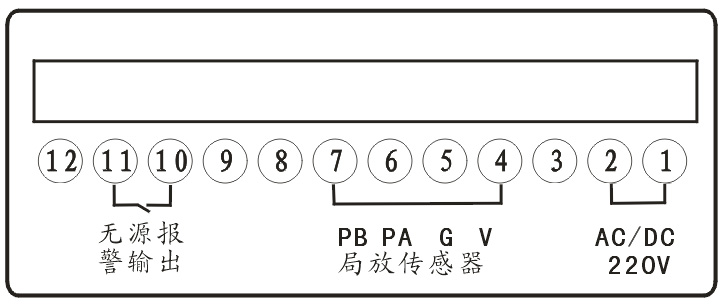

圖4、裝置接線端子圖
-4-
3.3 裝置的安裝
局放監測裝置安裝在儀表室柜門上或者通過導軌安裝在儀表室內，采用嵌入式安裝。開孔尺寸：90mmX90mm。

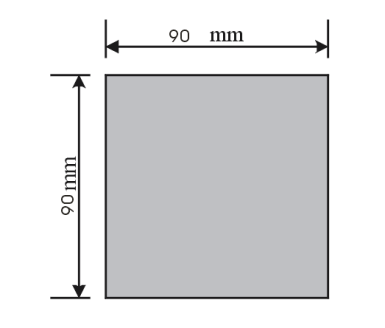

圖5、監測裝置外形尺寸圖與開孔尺寸圖
3.4儀表的使用
3.4.1、面板構成示意

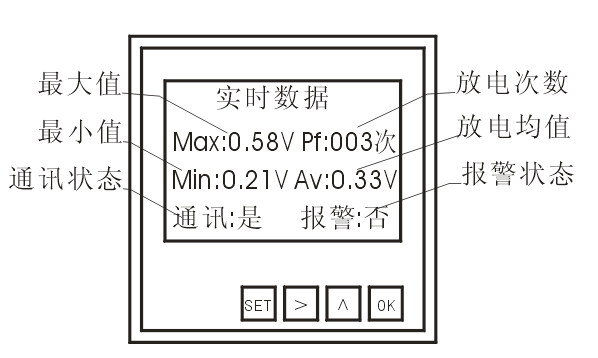

圖6、裝置主界面顯示示意圖
-5-
3.4.2 按鍵定義
“SET”鍵：按下“SET”鍵后系統進入設置模式。
“OK”鍵：在設置模式下，按下“OK”鍵，系統將會保存設定，并重新啟動系統。
“▲”鍵：在設定模式，按下“▲”鍵，設定值增加1位。
“?”鍵：在設定模式，按下“?”鍵，設定位置右移1位。
3.4.3 功能設定
在監測模式下，按“ SET ”鍵進入系統參數設定界面如圖a：
系統設置
設備地址：001
局放門限：100CV
報警門限：150CV
圖7系統設置界面示意圖
在監測模式下按“SET”鍵1次，進入系統設置界面
顯示如圖a所示，按“?”鍵選擇設定位置，光標指示。
按“▲”鍵設定參數數值，可以實現設備地址的設定（000~250）
局放門限值，單位為0.01V，設定100，相當于1V。
報警門限值，單位為0.01V，設定150，相當于1.5V。
按下“OK”鍵保存退出設置模式。
